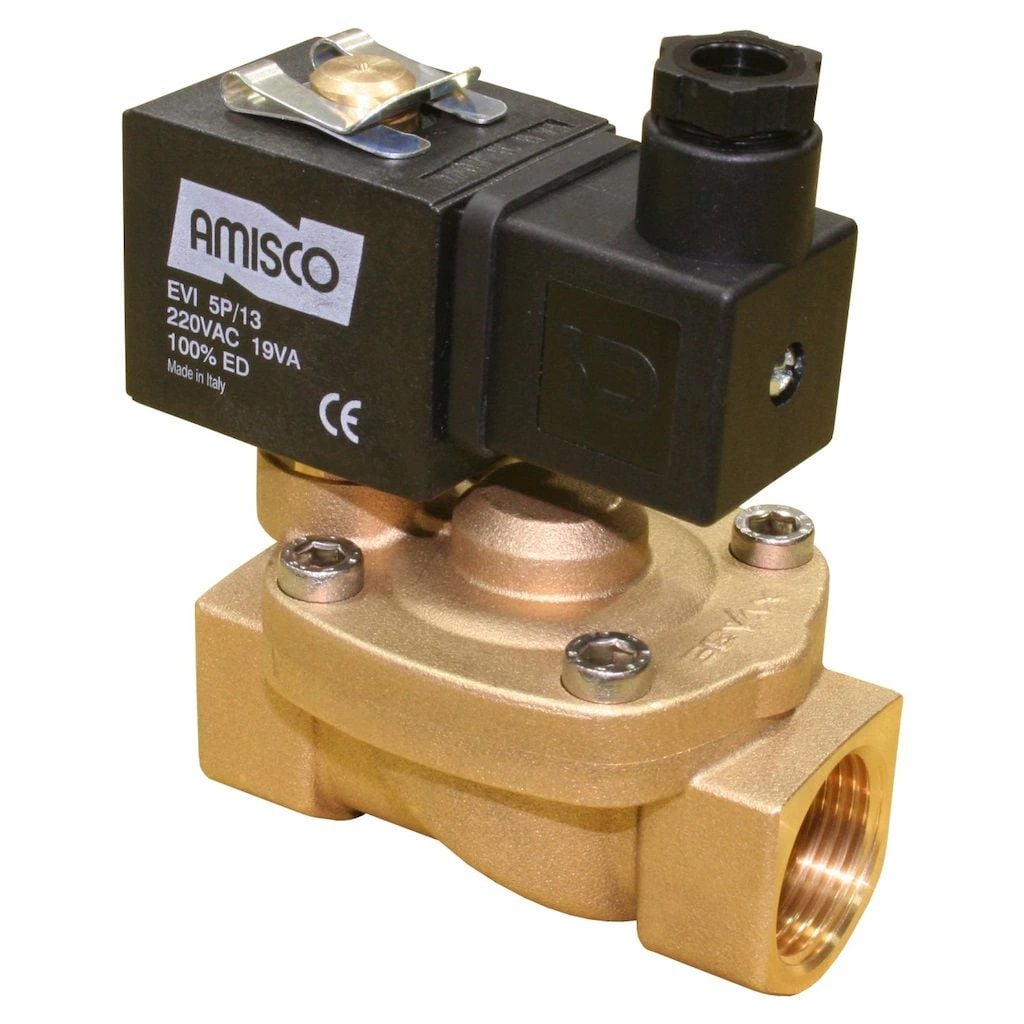

Електромагнитен клапан NK 1/2'' NBR 1901-KBND016-120-G24DC
0 - Коментиране / Прочитане на коментари
Марка
Код на запаса
1901-KBND016-120-G24DC
Гаранционен период
24 месец
Заявка за оферта
Можете да ни изпратите всякакви въпроси, които имате относно техническа поддръжка, информация за продукти или общи теми. Нашите експерти ще се свържат с Вас в най-кратък срок.
Електромагнитен клапан – Високоефективен контрол на потока
Електромагнитните клапани, които предлагаме като
ORFA Endüstri Mamüller Sanayi ve Ticaret A.Ş. осигуряват надеждни и ефективни решения за управление на течности. Тези вентили са проектирани да управляват прецизно потока на течности и газове и намират широк спектър от приложения, от системи за промишлена автоматизация до инсталации за пречистване на вода, от вентилационни системи до хидравлични и пневматични вериги.
Електромагнитните вентили, работещи на електромеханични принципи, създават механично движение, като преобразуват електрическата енергия в магнитна. Ядрото на клапана контролира преминаването на течност чрез отваряне или затваряне на отвора. Този клапан, който обикновено е затворен, се отваря, когато се захранва и позволява преминаването на течността. Когато захранването бъде прекъснато, то спира потока и осигурява безопасно изключване.
Технически спецификации
Тип на клапана: Общо предназначение Клапани
Тип на клапана: Общо предназначение Клапани
Размер на връзката: 1/2"
Брой пътища: 2/2 пътя
Местоположение: Нормално близо
Принцип на работа: Пилотно управление
Уплътнение и диафрагма: NBR (висока издръжливост)
Мин. Налягане: 0.5 bar
Макс. Налягане: 16 bar
Размер на отвора: 12 mm
Работна температура: -10°C до +80°C
Марка на бобината: Amisco
Напрежение на бобината: 24V DC
Мощност на бобината: 17 W
Материал на тялото: Месинг
KV Стойност: 65 l/min
Код на тялото: 01AH
Тип бобина: TP1
Принцип на работа на електромагнитния клапан
Електромагнитните клапани създават механично движение, като преобразуват електрическата енергия в магнитна енергия и по този начин осигуряват контрол на течността (течност или газ). Този основен принцип се основава на електромеханична система и отварянето или затварянето на вентила се извършва чрез електрически сигнали.
1. Електромагнитен ефект
В центъра на работния механизъм на електромагнитните клапани има електромагнитна бобина. Когато към вентила се изпрати електрически сигнал, около намотките в намотката се създава магнитно поле. Това магнитно поле активира феромагнитната сърцевина (бутало) вътре във вентила. Ядрото на клапана отваря отвора, позволявайки на течността да премине, или го затваря, спирайки потока, в зависимост от това дали е в нормално затворено или нормално отворено положение.
2. Нормално затворена структура
При вентили с тази структура, когато не се подава електрическа енергия, вентилът е затворен и преминаването на течността е възпрепятствано. Когато се приложи енергия към бобината, ядрото се движи нагоре под въздействието на магнитното поле и отворът се отваря, позволявайки на течността да премине.
3. Пилотно контролирана система
Повечето от електромагнитните клапани са проектирани с пилотно управление. При този тип вентили главният клапан на клапана се управлява от малък пилотен клапан. Благодарение на пилотното управление, големи количества течност могат да се управляват с малък електрически сигнал при по-големи дебити и системи с високо налягане. Вентилите с пилотно управление обикновено предлагат по-висока производителност с по-ниска консумация на енергия и са широко предпочитани, особено в индустриални приложения.
4. Контрол на потока
Електромагнитните клапани позволяват или предотвратяват преминаването на течност. Когато към намотката се приложи електрическа енергия, ядрото се движи и отворът се отваря или затваря. Това действие контролира потока, пряко или косвено, в зависимост от типа на вентила. Например, "2/2-пътен вентил" има два порта и две позиции: отворено или затворено. Тази структура позволява на клапана просто да управлява линията на потока.
5. Предимства и надеждност
Принципът на работа на електромагнитните вентили допринася за тяхното бързо време за реакция, компактен размер и висока надеждност. Тези вентили, управлявани от електрически сигнали, имат способността незабавно да прекъсват или отварят потока на течността, което предлага значително предимство, особено при аварийни ситуации и системи за автоматично управление. Освен това принципът на работа на електромагнитните клапани позволява постигане на висока производителност с ниска консумация на енергия.
Области на използване
Електромагнитните вентили са идеални за прецизен контрол на потока в промишлени процеси. Тези вентили се използват ефективно в системи за пречистване на вода, приложения за пренос на химикали и газови и парни системи. Той също така предлага висока производителност и надеждност в хидравлични и пневматични вериги в HVAC приложения като вентилационни, отоплителни и охладителни системи.
Електромагнитните вентили на ORFA Industrial са идеални за посрещане на всички видове промишлени нужди със своята издръжлива структура, дълготрайна производителност и широки области на използване.
| Diş Ölçüsü | : | 1/2'' |
