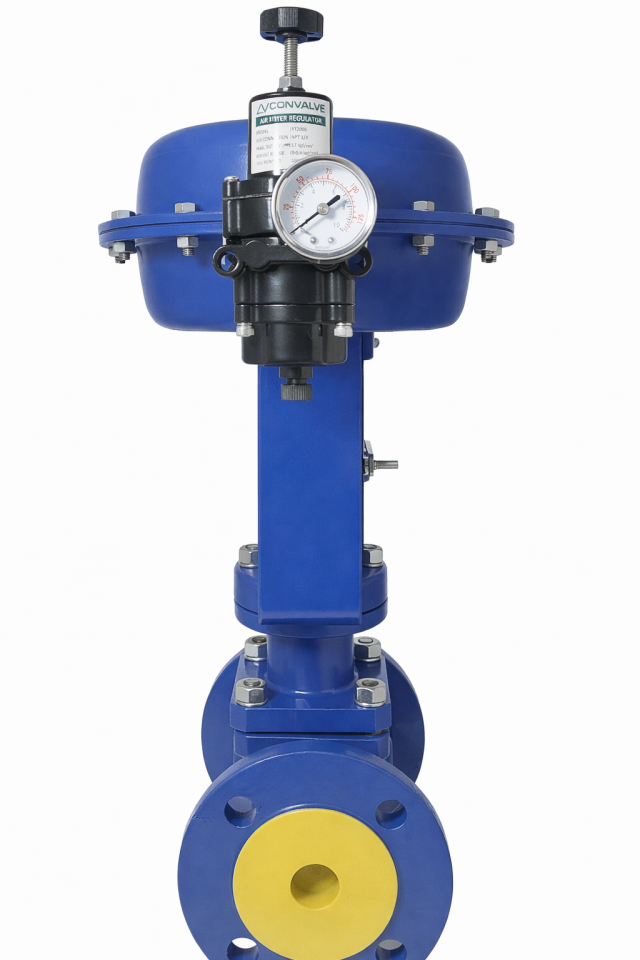

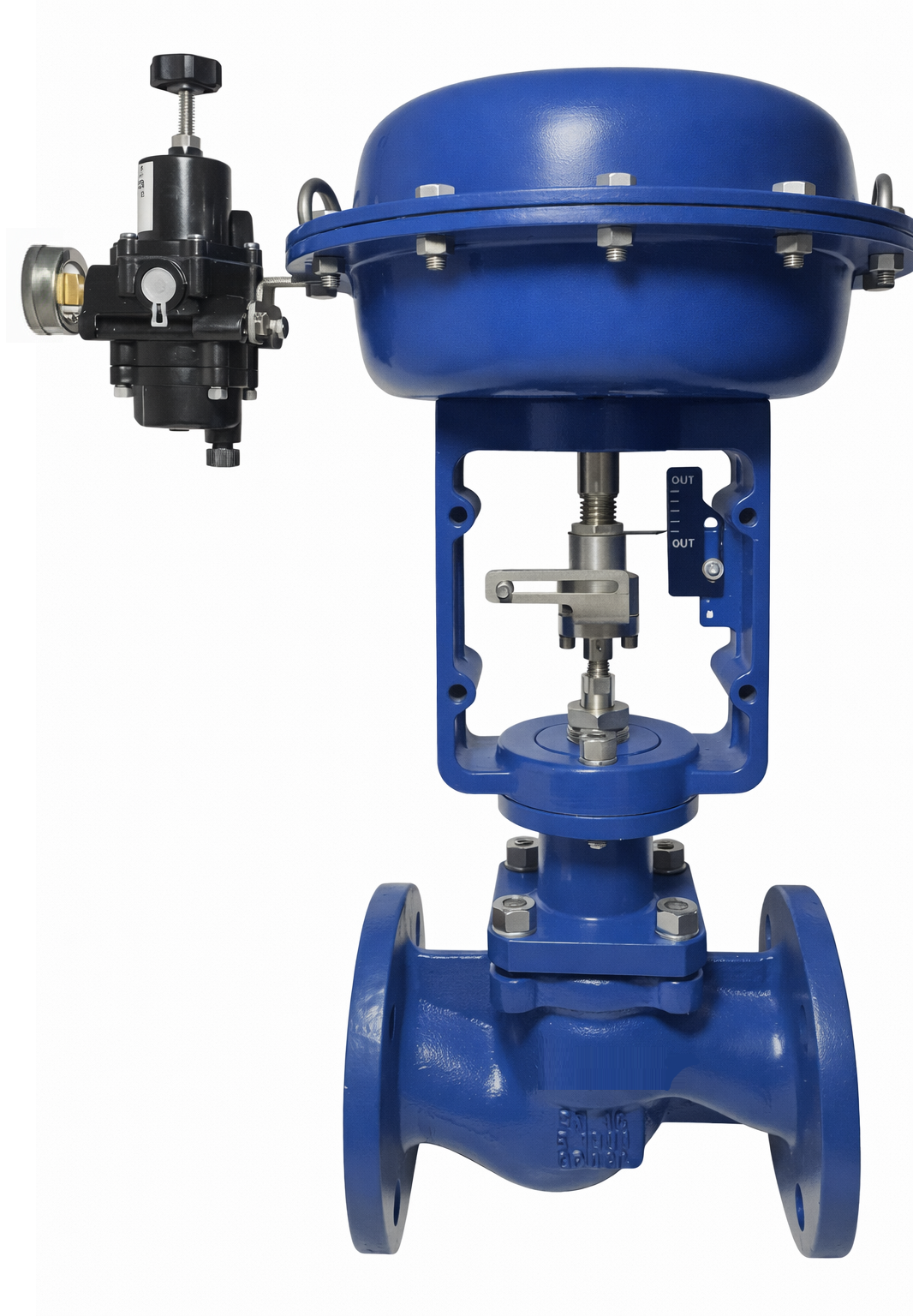

Пневматичният регулиращ вентил VALFTEK® VTC DN50 PN16 е сферичен пневматичен регулиращ вентил с фланцово присъединяване, проектиран да осигурява бързо и безопасно управление на включването/изключването на флуиди в промишлени технологични линии. Оборудван с пружинен диафрагмен пневматичен задвижващ механизъм, този модел осигурява висока надеждност в приложения, изискващи прецизно отваряне и пълно затваряне в технологични линии, благодарение на принципа си на работа ON/OFF . Той предлага дълготрайна и безопасна употреба в приложения, включващи вода, гореща вода, пара, сгъстен въздух, горещо масло и подобни промишлени течности.

Принцип на работа на продукта

Клапанът работи с помощта на въздушно налягане, приложено към пневматичен задвижващ механизъм. В тази конфигурация задвижващият механизъм е с обратно действие . Когато се приложи въздушно налягане, клапанът се отваря ; когато въздушното налягане се прекъсне, пружинната сила се задейства, затваряйки клапана. Тази конструкция осигурява функция за безопасно затваряне, която гарантира безопасността на процеса в случай на загуба на въздух или енергия.

Технически спецификации – Регулиращ вентил

Марка / Серия VALFTEK – VTC

Номинален диаметър DN50

Клас на налягане PN16

Тип на свързване: Фланцово (RF)

Kvs / Cv 50 / 58

Макс. ΔP 9 бара

Материал на корпуса EN 5.1301 (чугун)

Материал на облицовката AISI 420

Дебит и механични стойности (DN50)

Тип на щепсела Параболичен

Kvs стойности 45 m³/h

Диаметър на седалката 50 мм

Ход 20 мм

Спецификации на пневматичния задвижващ механизъм

Тип на задвижващия механизъм: Пневматичен с пружинно натоварена диафрагма

Площ на задвижващия механизъм 400 см²

Тип на действие: Обратно действие (отваря се с въздух)

Захранване с въздух 3,5 бара

Области на приложение

Парни инсталации
Водопроводни и топла вода
Системи за сгъстен въздух
Приложения с горещо масло
Промишлени линии за управление на процеси ВКЛ./ИЗКЛ.

Защо VALFTEK® VTC ON/OFF контролен вентил?
– Нетна начална/заключителна производителност
– Безопасно изключване при прекъсване на подаването на въздух.
– Здрав корпус и висока уплътнителна способност.
– Конструкция, подходяща за тежки промишлени условия.

Номинално налягане (PN)	:	PN 16
Номинален диаметър (DN)	:	DN 50
