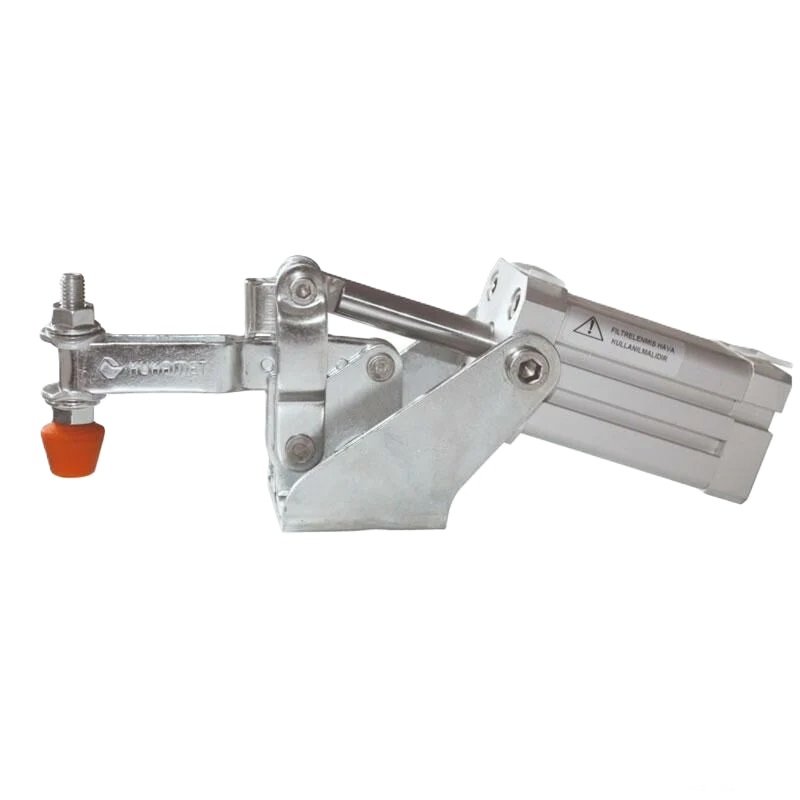

ENIGMA Пневматична скоба 2103 Y
ENIGMA Пневматична скоба 2103 Y, един от най-популярните продукти от серията ENIGMA CLAMP™, предлагана от ORFA Endüstri Mamüller Sanayi ve Ticaret A.Ş. ., е проектирана да отговори на най-взискателните изисквания за фиксиране на детайли. Широко използвана в металообработващата индустрия, тази пневматична скоба е идеално решение за операции като заваряване, огъване, шлайфане, тестване и сглобяване. Той повишава ефективността на производствените процеси, като гарантира, че детайлите са фиксирани с висока точност и сигурност.
ENIGMA Пневматична скоба 2103 Y Характеристики на продукта
Бърза компресия: Осигурява бърза и ефективна компресия благодарение на своя пневматичен механизъм.
Безопасно задържане: Максимизира безопасността по време на работа, като държи детайлите здраво.
Висока сила на затягане: Осигурява висока сила на затягане при различни изисквания за приложение.
Затягане без изкривяване: Закрепва детайлите, без да ги деформира, което е критично за прецизната работа.
Добра достъпност: Повишава оперативната ефективност, като осигурява лесен достъп до детайла.
ENIGMA Пневматична скоба 2103 Y Технически спецификации
Модел: 2103 Y BASE Пневматична скоба
Максимален капацитет за съхранение (N): 2500
Дължина на рамото за печат (mm): 38
Степен на отваряне на печатащото рамо: 87
Диаметър на цилиндъра (mm): 32
Стандартен материал: Стомана
Тип на монтаж: Хоризонтална основа
Връзка за вход за въздух и изход: 1/8 NPT
Работни условия: -10°C до 90°C
Разход на въздух (dm³): 0,43
Ресурсна производителност: Средна
Ефективност на инсталирането: Отлично
Проверете производителността на телата: Отлично
Ефективност на затягане на част: Средно
Дървообработващи характеристики: Отлично
Цикъл на работа (сек): 2
Тип продукт: Стандарт
Вход за сгъстен въздух: Пневматичната скоба се захранва от сгъстен въздух от въздушен компресор. Входната и изходящата връзка за въздух е проектирана в съответствие със стандарта 1/8 NPT. Сгъстен въздух се подава към цилиндъра на скобата.
Работният цикъл на пневматичната скоба 2103 Y включва закрепване и освобождаване на детайла бързо и ефективно. Стандартният работен цикъл е 2 секунди, което го прави идеален за високоефективни производствени процеси.
Пневматична скоба 2103 Y Принцип на работа
Основен работен механизъм
Вход за сгъстен въздух: Пневматичната скоба се захранва от сгъстен въздух от въздушен компресор. Входната и изходящата връзка за въздух е проектирана в съответствие със стандарта 1/8 NPT. Сгъстен въздух се подава към цилиндъра на скобата.
Движение на цилиндъра: ENIGMA Пневматична скоба 2103 Y Сгъстен въздух движи буталото в цилиндъра. Движението на буталото премества притискащото рамо на скобата нагоре или надолу. Този цилиндър с диаметър на буталото 32 mm осигурява висок капацитет на задържане и безопасна компресия.
Движение на притискащото рамо: Пневматична скоба ENIGMA 2103 Y С движението на буталото притискащото рамо се отваря или затваря под определен ъгъл. Степента на отваряне на притискащото рамо на пневматичната скоба 2103 Y е 87 градуса, което позволява лесно поставяне и отстраняване на детайла. Дължината на пресата е 38 mm.
Прилагане на задържаща сила: Пневматична скоба ENIGMA 2103 Y С движението на буталото притискащото рамо прилага натиск към детайла и фиксира детайла. На този етап най-високият капацитет на задържане на скобата е 2500 N (Нютона), осигурявайки надеждно задържане в различни индустриални приложения.
Затягане без изкривяване: Пневматична скоба ENIGMA 2103 Y Пневматична скоба 2103 Y предотвратява деформация, докато държи детайла здраво. Това е критично за прецизните и качествени детайли.
Контрол и безопасност: Пневматична скоба ENIGMA 2103 Y Пневматичната скоба осигурява безопасно и контролирано фиксиране на детайла. Потребителят може да наблюдава работния статус на скобата и да осигури оперативен контрол чрез регулиране на въздушното налягане, когато е необходимо.
ENIGMA Пневматична скоба 2103 Y Работен цикъл
Работният цикъл на пневматичната скоба 2103 Y включва закрепване и освобождаване на детайла бързо и ефективно. Стандартният работен цикъл е 2 секунди, което го прави идеален за високоефективни производствени процеси.
Старт: Пневматична скоба ENIGMA 2103 Y В цилиндъра на скобата влиза въздух под налягане.
Компресия: Буталото се движи и избутва притискащото рамо към детайла и частта е фиксирана.
Задържане: Заготовката се държи здраво фиксирана.
Освобождаване: Сгъстеният въздух се освобождава, буталото се прибира и лостът за налягане се отваря. Детайлът се освобождава.
ENIGMA Пневматична скоба 2103 Y Области на използване
Пневматична скоба 2103 Y има широк спектър от приложения и показва отлична производителност по-специално в следните области:
Обработка на метал: Осигурява висока прецизност и безопасно фиксиране при заваряване, огъване и шлифоване.
Сглобяване и тестване: Идеален за фиксиране и тестване на части на производствени линии.
Дървообработване: Предлага отлична производителност при обработката и сглобяването на дървени части.
Приспособления за проверка: Осигурява превъзходна производителност за проверка и фиксиране на детайли.
ENIGMA Пневматична скоба 2103 Y е проектирана да повиши ефективността в промишлените производствени процеси и предлага на своите потребители дълготрайно и надеждно решение със своята висока производителност и издръжливост. С тези превъзходни характеристики той е важна част от надеждното продуктово портфолио на ORFA Endüstri Mamüller Sanayi ve Ticaret A.Ş. .
