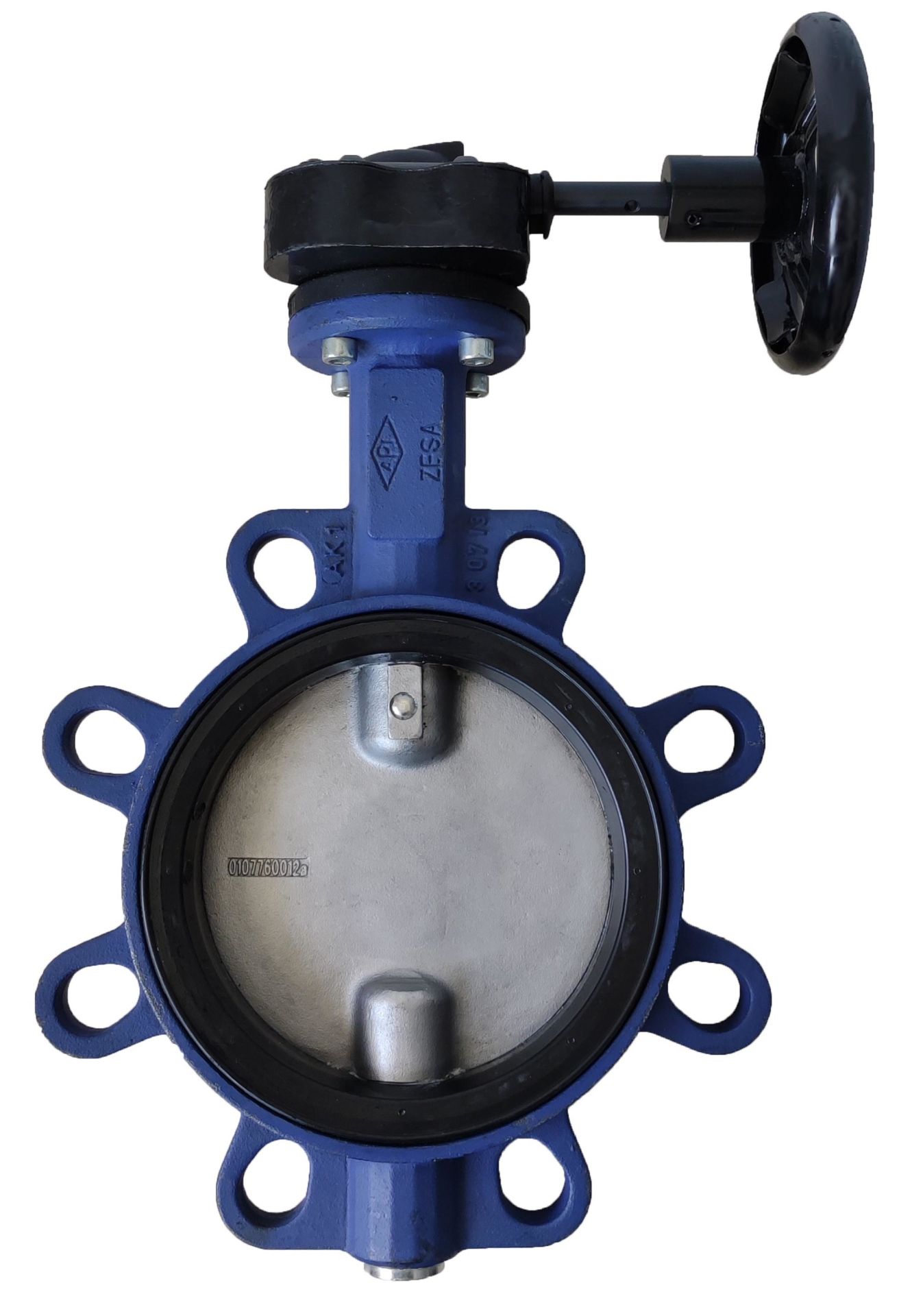

ARI-ZESA® 22.012 Redüktörlü Wafer Tip Kelebek Vana DN150

ARI-ZESA® 22.012 Redüktörlü Wafer Tip Kelebek Vana DN150: Orta-Büyük Hatlarda Güvenilir Kontrol

ARI-ZESA® 22.012 Wafer Tip Kelebek Vana, Alman ARI-Armaturen firmasının ürettiği, endüstriyel tesisatlar ve bina sistemlerinde akışkan kontrolü için kullanılan yüksek performanslı, merkez diskli bir kelebek vanadır. Bu model, DN150 (6 inç) nominal çapı ve PN16 (16 bar) basınç sınıfıyla orta-büyük ölçekli hatlarda kullanılır.

Bu vana, redüktörlü (sonsuz dişli) kumanda sistemi ile donatılmıştır. DN150 gibi büyük çaplarda redüktör kullanımı, vananın kolay ve hassas bir şekilde açılıp kapanmasını sağlar, bu da onu hem kesme hem de hafif debi ayarı (reglaj) için uygun kılar.

Kelebek Vana Tanımı ve Yapısal Özellikleri:

• Figür 22.012: Bu figür numarası, vananın PN16 basınç sınıfında, sfero döküm gövdeli, wafer tip kelebek vana olduğunu belirtir.

• Wafer Tip Tasarım: Vana, boru hattındaki iki flanş arasına sandviç gibi sıkıştırılarak monte edilir. Bu, kompakt ve yerden tasarruf sağlayan bir montaj imkanı sunar.

• Gövde Malzemesi: EN-JS1030 Sfero Döküm (Ductile Iron) malzemeden yapılmıştır. Sfero döküm, darbelere ve basınca karşı yüksek dayanım sağlar.

• Disk ve Mil: Disk (klape) genellikle 1.4581 Paslanmaz Çelikten veya 1.4571 Paslanmaz Çelikten üretilir. Mil ise paslanmaz çeliktir.

• Sızdırmazlık (Sit): Yumuşak sızdırmazlık prensibiyle çalışır. Contası (sit malzemesi) EPDM, NBR veya FPM gibi elastomerlerden seçilebilir. EPDM conta ile maksimum çalışma sıcaklığı 130 °C'dir ve içme suyu onayına sahiptir.

• Sızdırmazlık Testi: DIN EN 12266-1 Kaçak Oranı A'ya (sıfır kaçak) uygun test edilmiştir.

Kelebek Vana Öne Çıkan Özellikler ve Avantajları

• Redüktörlü Kontrol: DN150 çapında bile kolay ve hassas manuel kontrol imkanı sunar.

• Bakım Gerektirmeyen Yapı: Uzun ömürlü ve bakım gerektirmeyen bir yapıya sahiptir.

• Yüksek Korozyon Direnci: Paslanmaz çelik disk ve Sfero Döküm gövde ile zorlu koşullara dayanıklıdır.

• Akışkan Dostu: Mükemmel zeta-değerleri sayesinde uygun akış karakteristiği sağlar ve enerji verimliliğini destekler.

• Otomasyon Uyumu: Redüktörlü model, isteğe bağlı olarak pnömatik veya elektrik aktüatörlerle de kontrol edilebilir.

Kelebek Vana Kullanım Alanları

• Isıtma ve soğutma (HVAC) sistemleri.

• İçme suyu ve genel su tesisatları.

• Endüstriyel sıvı transfer hatları.

• Yangın tesisatları.
