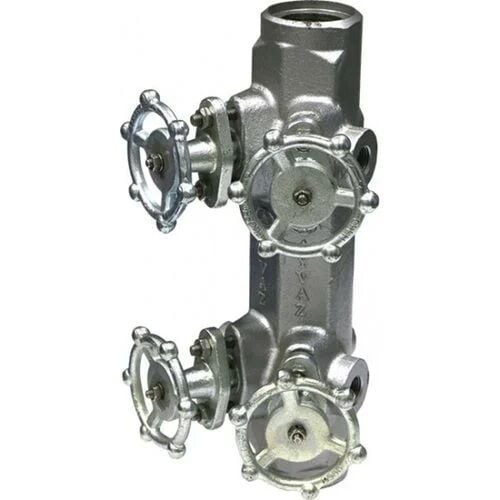

AYVAZ KT-13 Buhar Dağıtım ve Kondens Toplama İstasyonu , Manifold ½''
Ayvaz KT-13 Buhar Dağıtım ve Kondens Toplama İstasyonu (½"),Manifold
Yüksek Performanslı Pistonlu Vana Entegreli Çelik Manifold Çözümleri
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., endüstriyel buhar hatlarında verimliliği artırmak adına yüksek dayanımlı Ayvaz kompakt istasyon teknolojilerini sunar. Ayvaz KT-13, buhar dağıtımı ve kondens toplama işlemlerini tek bir gövdede birleştiren modüler bir manifold sistemidir. Dikey kurulum prensibiyle çalışan bu manifold, kompakt tasarımı sayesinde dar alanlarda operasyonel mükemmellik sağlar. Sistem, piston tip stop vanaları ile donatılmış olup, yüksek sızdırmazlık kapasitesine sahip bir manifold yapısı sunar. Enerji tasarrufu ve proses güvenliği arayan işletmeler için Ayvaz manifold teknolojisi en ideal tercihtir.
Mühendislik ve Manifold Tasarım Özellikleri
- Dayanıklı Gövde Yapısı: ASTM A105 dövme karbon çelikten imal edilen bu manifold, 51 bar tasarım basıncına kadar güvenli kullanım sunar.
- Pistonlu Vana Teknolojisi: Geniş sızdırmazlık yüzeyine sahip pistonlu vana entegrasyonu, manifold branşmanlarında tam kapama garantisi verir.
- Çok Yönlü İşlevsellik: İhtiyaca göre kondens toplama merkezi veya buhar dağıtım istasyonu olarak yapılandırılabilen esnek bir manifold ünitesidir.
- Ağır Sanayi Uyumu: 425 °C sıcaklığa kadar formunu koruyan manifold bileşenleri, zorlu proses koşullarında uzun servis ömrü sağlar.
Ayvaz KT-13 Manifold Teknik Tablosu
| Parametre | KT-13 Manifold Spesifikasyonu |
|---|---|
| Gövde Malzemesi | Dövme Karbon Çelik (ASTM A105) |
| Branşman Çapı | DN15 (½”) Bağlantılı Manifold Çıkışları |
| Kollektör Ana Çapı | DN40 (1 ½”) Ana Gövde |
| Maks. Çalışma Basıncı | 41.5 Bar İşletme Basıncı |
| Maks. Çalışma Sıcaklığı | 425 °C |
Manifold Kurulum ve İşletme Önerileri
Buhar Dağıtımı: Buhar girişi üst kısımdan yapılmalı, manifold alt ucuna kondenstop seti yerleştirilerek tahliye sağlanmalıdır.
Kondens Toplama: Çıkış hattı üstte kalacak şekilde monte edilmeli ve manifold alt bölgesine blöf için ek bir stop vana bağlanmalıdır.
Isıl Verimlilik: Isı kaybını engellemek için manifold gövdesinin uygun yalıtım malzemeleriyle kaplanması önerilir.
