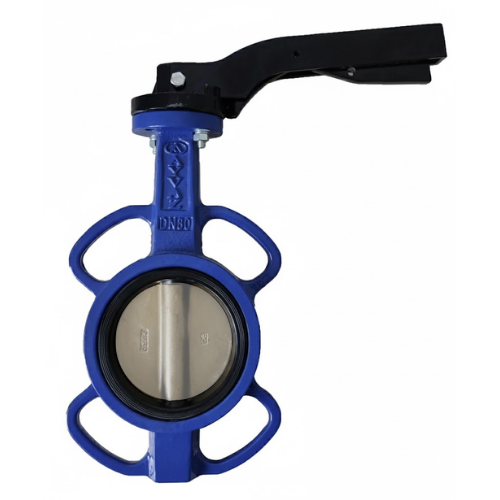

AYVAZ KVA-7 Wafer Tip Kelebek Vana PN16 DN125
AYVAZ KVA-7 Wafer Tip Kelebek Vana PN16 DN125
Kompakt Tasarım, Güvenilir Akış Kontrolü
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., endüstriyel akışkan kontrol uygulamaları için yüksek kalite standartlarına sahip vana çözümleri sunar. AYVAZ KVA-7 Wafer Tip Kelebek Vana PN16 DN125, kompakt yapısı ve dayanıklı malzeme kombinasyonu ile kapatma ve açma işlemlerinde güvenilir performans sağlayan el kumandalı bir kelebek vanadır.
Wafer tip bağlantı yapısı sayesinde flanşlar arasına kolayca monte edilebilen bu vana, dar alanlarda montaj avantajı sunar ve tesisat ağırlığını azaltır. EPDM contası sayesinde sızdırmazlık performansı yüksek olup, su ve benzeri akışkanlarda uzun ömürlü kullanım sağlar.
Çalışma Prensibi ve Yapısal Avantajlar
Kelebek vana, mil üzerine bağlı klapenin 90° dönmesi prensibiyle çalışır. El kumandası aracılığıyla klape açık veya kapalı konuma getirilerek akışkanın geçişi hızlı ve kontrollü şekilde sağlanır. Wafer tip gövde yapısı, farklı flanş standartları arasında uyumlu montaj imkânı sunar.
Detaylı Teknik Tablo
| Parametre | Spesifikasyon |
|---|---|
| Marka / Model | AYVAZ KVA-7 |
| Vana Tipi | Wafer Tip Kelebek Vana |
| Nominal Çap | DN125 |
| Basınç Sınıfı | PN16 |
| Bağlantı Tipi | Wafer Tip |
| Gövde | GG-25 Pik Döküm |
| Klape | GGG40.3 Nikel Kaplı Sfero Döküm |
| Mil | AISI 420 Paslanmaz Çelik |
| Conta | EPDM |
| Aktüatör Tipi | El Kumandalı |
| Maks. Çalışma Sıcaklığı | 110 °C |
Uygulama Alanları
- HVAC Sistemleri: Isıtma, soğutma ve havalandırma hatları.
- Su Tesisatları: Temiz ve proses suyu uygulamaları.
- Endüstriyel Tesisler: Genel akışkan kontrol hatları.
- Enerji ve Altyapı Projeleri: PN16 basınç sınıfı gerektiren uygulamalar.
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş.
Endüstriyel Akış Kontrolünde Güvenilir Çözüm Ortağınız
| Basınç Sınıfı PN-Class | : | PN 16 |
| Çap - DN | : | DN 125 |
| Klape Malzemesi | : | Nikel Kaplı Sfero Döküm |
