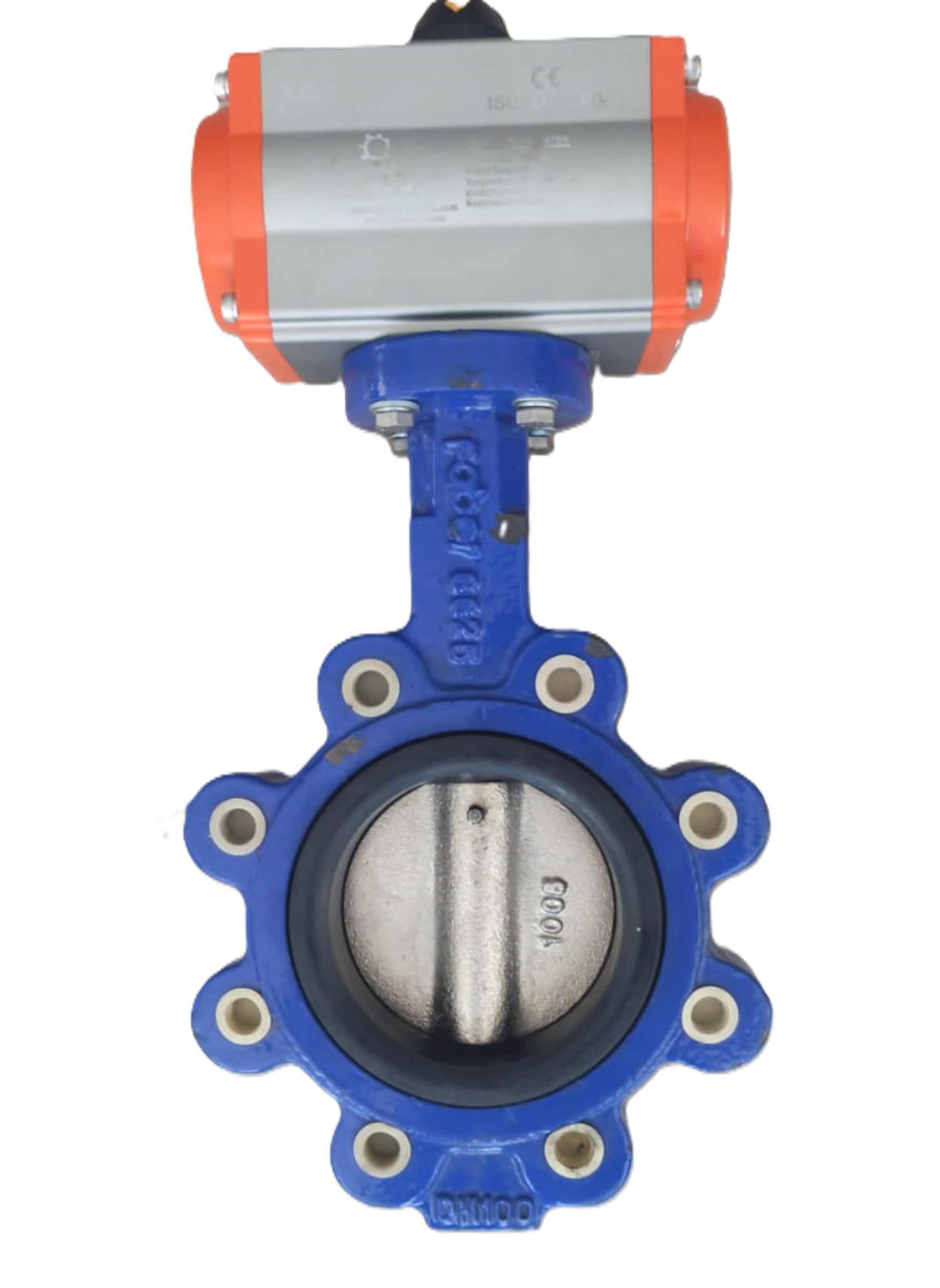

Pnömatik Aktüatörlü Kelebek Vana DN100

Pnömatik Aktüatörlü Kelebek Vana DN100 (Lug Tip): Otomatik Kontrolde Üstün Dayanım

Pnömatik Aktüatörlü Lug Tipi Kelebek Vana DN100, endüstriyel tesisatlarda akışkanların (su, gaz, atık su, kimyasallar) akışını hızlı, güvenli ve otomatik bir şekilde kontrol etmek için tasarlanmış yüksek performanslı bir vana çözümüdür. DN100 (4 inç) nominal çapı ve Lug tipi bağlantısı ile orta/büyük çaplı hatlar için idealdir.

Bu konfigürasyon, kelebek vananın sağlam yapısı ile pnömatik aktüatörün hızlı tepki süresini birleştirir.

Lug Tipi Kelebek Vana Nedir ve Avantajları Nelerdir?

Lug tipi kelebek vana, boru hattındaki iki flanş arasına cıvatalarla bağlanan, ancak cıvataların doğrudan vananın gövdesindeki dişli kulakçıklara (Lug'lara) vidalandığı bir vana türüdür.

Lug Tipin Önemi:

• Kolay Bakım: Hattın bir tarafı sökülse bile diğer tarafın basınç altında kalmasını mümkün kılar. Bu, vana bakımı veya değişimi sırasında sistemin tamamının boşaltılması zorunluluğunu ortadan kaldırır.

• Sağlam Montaj: Vanayı boru hattına güçlü bir şekilde sabitler.

Çift Etkili Pnömatik Kontrol

• Çift Etkili Aktüatör: Valfi açma ve kapama işlemlerinin her ikisi için de basınçlı hava kullanır. Bu, tek etkili (yay geri dönüşlü) modellere göre daha kesin kontrol ve daha hızlı tepki süresi sağlar.

• Otomatik Kontrol: Aktüatör desteğiyle bu vana, otomatik sistemlere entegre olarak hızlı ve uzaktan ON-OFF kontrol imkanı tanır.

Pnömatik Aktüatörlü Kelebek Vana Teknik Özellikler ve Malzeme Yapısı

• Nominal Çap: DN100 (4 inç).

• Basınç Sınıfı: Genellikle PN10 veya PN16 basınca kadar dayanıklıdır.

• Malzeme Yapısı (Örnek Ayvaz KV-8):

  • Gövde: GG25 Pik Döküm (veya GGG-40 Sfero Döküm).

  • Klape (Disk): AISI 304/316 Paslanmaz Çelik veya GGG40.3 Nikel Kaplı Sfero Döküm. Paslanmaz klape, özellikle kimyasal ve korozif akışkanlar için üstün dayanım sağlar.

  • Mil: AISI 420 Paslanmaz Çelik.

• Sıcaklık Aralığı: Malzeme yapısına göre -10°C ile +130°C arasında verimli çalışabilir.

• Aktüatör Beslemesi: Çift etkili aktüatörler tipik olarak 4-6 Bar hava basıncıyla çalışır.

Pnömatik Aktüatörlü Kelebek Vana Kullanım Alanları

• HVAC ve Su Sistemleri: Su, deniz suyu, atık su ve hava hatları.

• Endüstriyel Prosesler: Kimya, gıda, gemi inşası, petrol ve gaz sektörlerinde otomatik akış kontrolü.

• Yangın Söndürme: Yangın sistemlerinde güvenli kontrol mekanizmaları.
