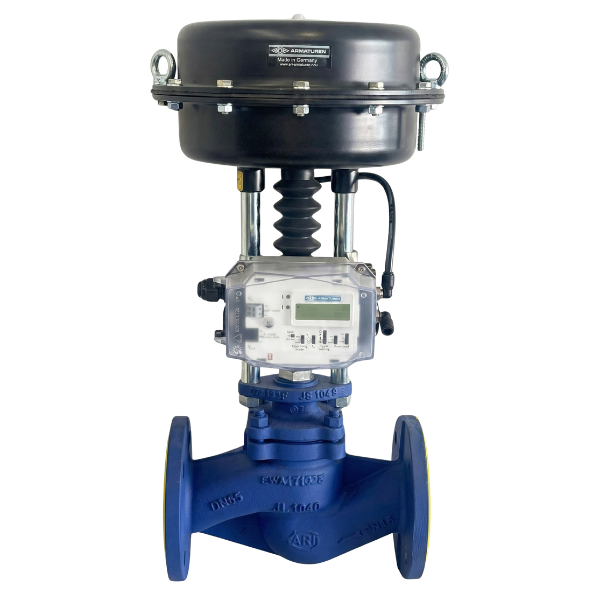

ARI-STEVI 12.440 Pozisyonerli Pnömatik Oransal Kontrol Vanası DN80 PN16
%55 Discounted Product
0 - Comment / Read Comments
11.931,69 USD
5.369,26 USD
Brand
Stock Code
708A030201008_2
Warranty Period
24 Month
Price
9.943,08 USD + VAT
* Installments starting from 1.014,43 USD!
Add to Cart
Request a Quote
You can send us any questions you have about technical support, product information, or general topics. Our experts will get back to you as soon as possible.
ARI-STEVI 12.440 Pozİsyonerlİ Pnömatİk Oransal Kontrol Vanası
DN80 | PN16 | STEVI-POS Pozisyonerli | Kvs 63 - 100
ARI-STEVI 12.440 DN80 Pnömatik Oransal Kontrol Vanası, endüstriyel tesislerin yüksek kapasiteli hatlarında akışkan debisini ve basıncını milimetrik hassasiyetle modüle etmek için tasarlanmıştır. 100 m³/h'e varan yüksek Kvs kapasitesi ve STEVI-POS elektropnömatik pozisyoner entegrasyonu sayesinde 4-20 mA sinyal üzerinden temassız manyetik algılama teknolojisiyle kusursuz kontrol sağlar. AISI 420 paslanmaz çelik iç aksamı ve 300 °C sıcaklık dayanımı ile en zorlu ağır hizmet tipi proses şartlarında yüksek operasyonel verimlilik sunar.
VANA TEKNİK ÖZELLİKLERİ
Model / Figür No: Fig. 12.440
Nominal Çap: DN80
Basınç Sınıfı: PN16
Kvs Değeri: 63 / 100 m³/h
Maksimum Fark Basıncı (Δp): 4 Bar
Gövde Malzemesi: EN-JL1040 Demir Döküm
Mil, Klape ve Sit Malzemesi: AISI 420 (1.4021+QT) Paslanmaz Çelik
Sızdırmazlık Tipi: PTFE-V-Halkası
Sızdırmazlık Sıcaklık Limiti: Max. 220 °C
Maksimum Çalışma Sıcaklığı: 300 °C
Vana Sinyal Aralığı: 1,5 - 3 Bar
Minimum Hava Besleme Basıncı: 3,3 Bar
Maksimum Kapatma Basıncı: 9,6 Bar
Aktüatör Tipi: ARI-DP 33 Pnömatik Aktüatör
Kaçak Oranı: Sınıf D (DIN EN 12266)
Bağlantı Tipi: Flanşlı
Emniyet Konumu: Normalde Açık / Normalde Kapalı
STEVI-POS POZİSYONER TEKNİK ÖZELLİKLERİ
Giriş Kontrol Sinyali: 4 - 20 mA DC
Pozisyon Algılama: Temassız Manyetik Hall Sensörü
Hava Besleme Basıncı: 1,4 Bar - 7 Bar
Koruma Sınıfı: IP66 (NEMA 4X)
Doğrusallık / Çözünürlük: ±1,5% F.S. / 0,5% F.S.
Çalışma Sıcaklığı: -20°C ile +80°C
Gövde Malzemesi: Poliamid (PA)
Pnömatik Bağlantı: 1/4"
Gösterge: Entegre LCD Ekran
KULLANIM ALANLARI
- Büyük Kapasiteli Buhar Sistemleri: Yüksek debili hatlarda hassas kontrol.
- Kimyasal Proses Hatları: Korozyon direnci gerektiren akışkanlar.
- Enerji Üretim Tesisleri: Isı merkezleri ve türbin kontrol üniteleri.
- Endüstriyel HVAC Uygulamaları: Merkezi iklimlendirme sistemleri.
- Gıda & İlaç Sanayii: Steril ve hassas üretim prosesleri.
SİSTEM AVANTAJLARI
- Temassız Algılama: Hall sensörü ile mekanik sürtünmesiz uzun ömür.
- Yüksek Kapasite: 100 m³/h Kvs değeri ile verimli debi geçişi.
- Güvenli Kapanma: Sıkı kapama (tight closing) ile kaçak oranı minimize edilir.
- LCD İzleme: Saha üzerinde kolay konfigürasyon ve teşhis.
- Enerji Tasarrufu: Düşük hava tüketimi ve verimli pnömatik modül.
| Pressure Class (PN) | : | PN 16 |
| Nominal Diameter (DN) | : | DN 80 |
| Adjustment Range | : | 1,5 - 3,0 Bar |
