Pnömatik Oransal Kontrol Vanaları

Pnömatik Oransal Kontrol Vanaları Hakkında Detaylı Bilgi

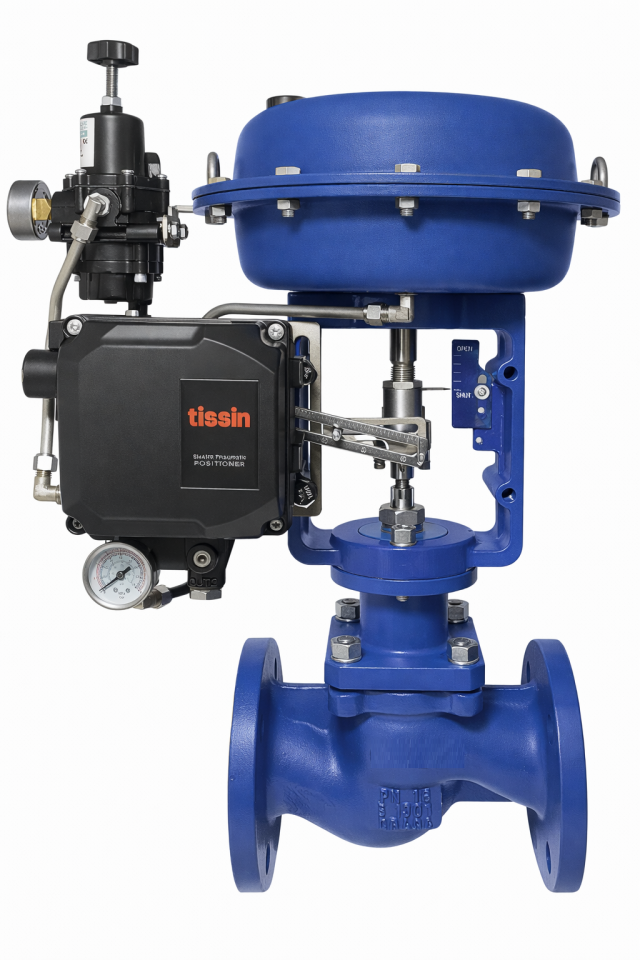

Pnömatik oransal kontrol vanaları, modülasyonlu akış kontrolü gerektiren endüstriyel proseslerde kullanılan en güvenilir kontrol elemanlarından biridir. Vana gövdesi genellikle glob vana tasarımında olup, pnömatik diyafram aktüatör ve opsiyonel pozisyoner ile birlikte çalışarak %0–100 arası hassas konumlandırma sağlar. Böylece proses değerleri istenen aralıkta stabil bir şekilde tutulur.

Çalışma Prensibi

• • PLC veya kontrol panelinden gelen hava sinyali pozisyonere iletilir.
• • Pozisyoner, aktüatöre verilmesi gereken hava miktarını hesaplar.
• • Aktüatör, vana milini oransal şekilde hareket ettirir.
• • Vana açıklığı fiziksel olarak %0 ile %100 arasında modülasyon sağlar.
• • Sürekli geri besleme ile hassas konum kontrolü gerçekleşir.

Avantajları

• • Yüksek hassasiyetli modülasyon kontrolü.
• • Stabil proses yönetimi ve enerji verimliliği.
• • Patlayıcı ortamlara uygun (Ex-proof) pozisyoner seçenekleri.
• • Buhar ve yüksek sıcaklıklı akışkanlara uygun gövde tasarımı.
• • Düşük bakım ihtiyacı ve uzun hizmet ömrü.
• • Elektrik kesintilerinden etkilenmeyen güvenilir pnömatik çalışma.

Malzeme Yapısı

• • Gövde: Dökme demir, sfero döküm, bronz veya paslanmaz çelik
• • Disk: Paslanmaz çelik / sertleştirilmiş yüzey
• • Mil: Paslanmaz çelik
• • Contalar: PTFE, grafit, yüksek sıcaklık elastomerleri
• • Aktüatör: Diyafram tip pnömatik aktüatör
• • Pozisyoner: PN/EX/Smart dijital pozisyoner seçenekleri

Kullanım Alanları

• • Buhar hatlarının modülasyon kontrolü
• • Sıcak su ve kızgın yağ prosesleri
• • Kimyasal proses hatlarında debi / basınç kontrolü
• • HVAC – endüstriyel ısıtma ve soğutma sistemleri
• • Enerji santralleri ve kazan uygulamaları
• • Gıda, tekstil ve petrokimya proses otomasyonları
• • Pompa bypass ve karışım devrelerinde hassas kontrol

Teknik Özellikler

Pnömatik oransal kontrol vanaları genel olarak:
• DN15 – DN300 çap aralığında
• PN16 – PN40 basınç dayanımında
• -10°C ile +350°C sıcaklık aralığında
