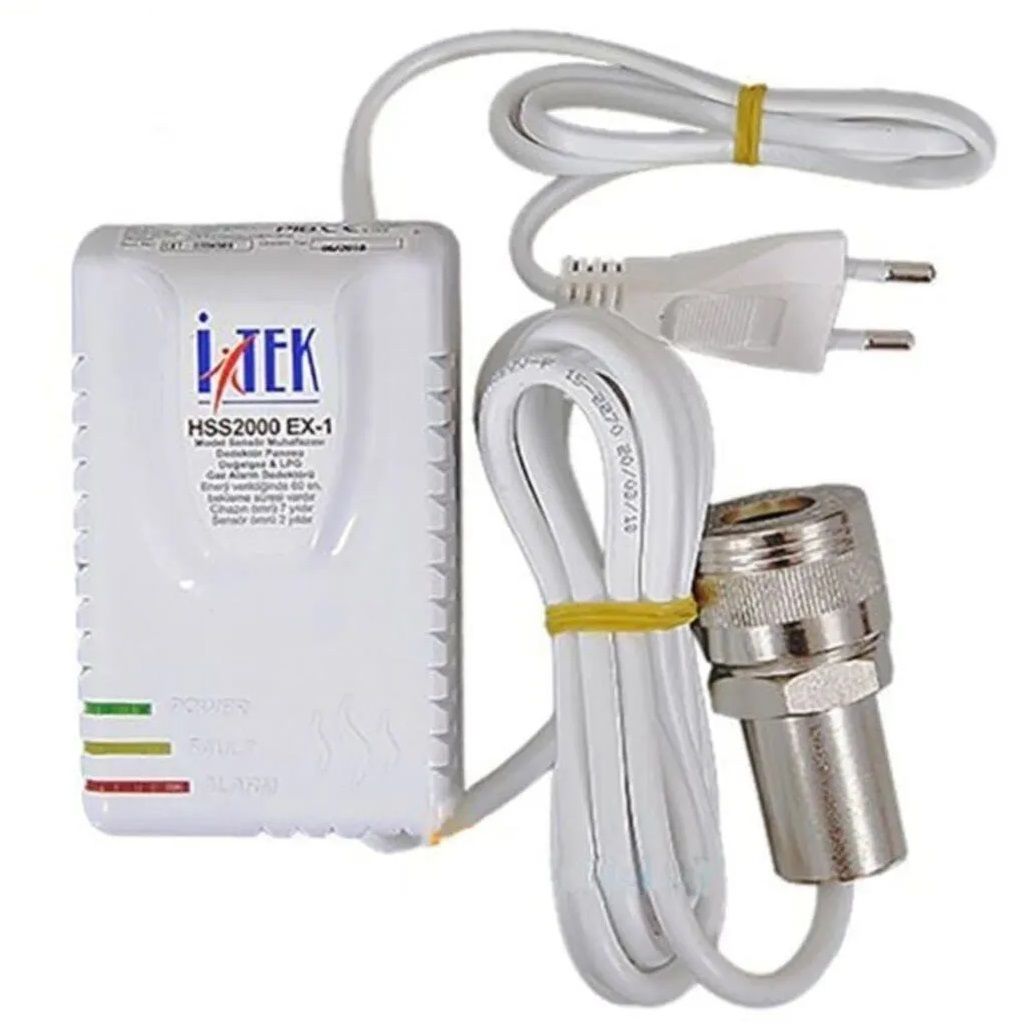

İTEK HSS 2000 EX-1 Exproof Gaz Alarm Cihazı ve Sensör

İTEK HSS 2000 EX-1 Exproof Gaz Alarm Cihazı ve Sensör Muhafazası: Patlayıcı Ortamda Güvenlik

İTEK HSS 2000 EX-1 Exproof Gaz Alarm Cihazı, patlayıcı atmosfer (Exproof ortam) riski taşıyan sanayi tipi mutfak, kazan daireleri ve merkezi sistemler gibi yerlerde kullanılması zorunlu olan, yüksek güvenlikli bir gaz algılama çözümüdür. Cihaz, ortamdaki patlayıcı gazları (doğalgaz/Metan, LPG/Bütan/Propan) algılayarak can ve mal güvenliğini tam anlamıyla sağlar.

Gaz Alarm Cihazı Yapısı ve Exproof Koruma

İTEK HSS2000 EX-1 Gaz Alarm Cihazı, ana fonksiyonel ve güvenlik gereksinimlerini karşılamak üzere üç temel bileşenden oluşur:

1. Gaz Alarm Panosu: Kontrol ve alarm sinyallerinin işlendiği ana ünitedir, ancak bu pano Exproof değildir ve muhtemel patlayıcı ortamlara konulamaz.

2. Hissedici Sensör Muhafazası: Gazın algılandığı sensörün bulunduğu Exproof bölümdür.

3. Kablo: EX atmosferde kullanıma uygun Exproof kablo kullanılması gerekir.

Gaz Alarm Cihazı Sensör Koruma Detayları:

• Sensör, bir rakor içerisine yerleştirilmiş ve sinter ile kapatılmıştır.

• Bu muhafaza sayesinde sensör, ısı, su ve yağ gibi sıvı etkenlerden etkilenmez.

• Sensör Koruma Derecesi: ATEX II 2G Ex d II BT6 / IP65. Bu, cihazın patlamaya karşı güvenli olduğunu ve dış ortam koşullarına (su ve toza) dayanıklı olduğunu belirtir.

Gaz Alarm Cihazı Teknik Özellikler ve Kontrol Fonksiyonları

• Algılanan Gazlar: Doğalgaz (Metan) ve LPG (Bütan, Propan).

• Beslenme Kaynağı: Standart şebeke gerilimi olan 220 VAC ± %10 (50-60 Hz) ile çalışır.

• Gaz Hacim Oranı: %10 LEL (Alt Patlama Sınırı) veya 5.000 ppm seviyesinde alarm verir.

• Alarm Çıkışı: Tehlikeli gaz tespitinde kırmızı LED ve 85 dB (minimum) sesli buzzer devreye girer.

• Röle Çıkışı: 250 VAC 5A (maksimum) röle çıkışı ile alarm durumunda solenoid valf gibi harici cihazlara bağlanabilir. Solenoid valfe bağlandığında, tehlikeli durumda gaz akışı kesilir.

• Kalibrasyon Süresi: Cihaz ilk enerji verildiğinde veya elektrik kesintisi sonrası 60 saniye (bazı versiyonlarda 45 saniye) kalibrasyon süresine ihtiyaç duyar.

• Sıcaklık Aralığı: -20°C ile +50°C ortam sıcaklıkları arasında çalışabilir.

Gaz Alarm Cihazı Kullanım Alanları ve Montaj

• Zorunlu Kullanım Alanları: Sanayi tipi mutfaklar, kazan daireleri, merkezi sistemler, LPG/benzin istasyonları ve askeriye.

• Montaj: Sensör, patlayıcı gazların kullanıldığı yerlere (kombi, şofben, ocak, fırın gibi) en fazla 1 metre uzaklıkta sabit bir yere monte edilmelidir. LPG gazı kullanılıyorsa, sensör yere yakın (maksimum 10 cm yükseklikte) monte edilmelidir.
