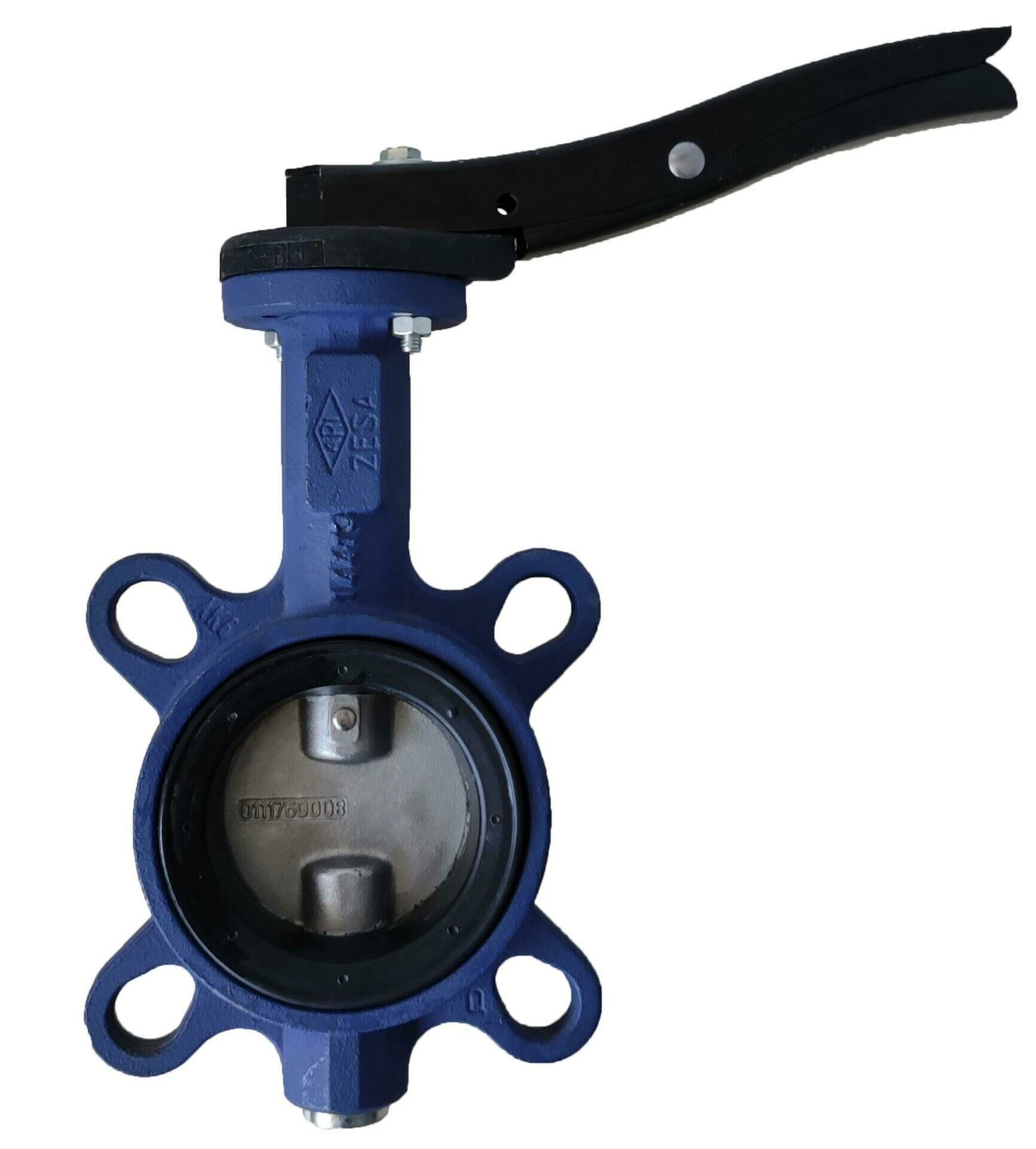

ARI ARMATUREN Kelebek Vana Wafer Tip ZESA Dn65 Pn16

ARI-ZESA Wafer Tip Kelebek Vana



ARI-ZESA sfero döküm gövdeli wafer tip bir kelebek vanadır. Kelebek vanalar; merkezi disk tasarımına sahip ve conta içinde döndürülen bir disk tarafından sızdırmazlığın sağlandığı vanalardır. ARI; NBR, EPDM ve FPM contalı olarak ZESA kelebek vanaları sunmaktadır. Kilit kollu, çentik kollu, redüktörlü, termometreli (Thermo Appliance), pnömatik ve elektrik aktüatörlü olarak isteğe göre vanaların kullanıma hazırlanması ve. Alman "Enerji Tasarrufu Yönetmeliği – ENEV”e göre tam yalıtım mümkündür. Çiğ noktası bariyeri, merkezi disk yataklaması, çift mil sızdırmazlığı, mükemmel zeta-değeri, paslanmaz çelik disk, sfero döküm gövde, v.b. standart özelliğe sahiptir.

ARI-ZESA kelebek vanalar; EPDM conta ve paslanmaz klape ile içme suyu sertifikasına sahiptir.

EPDM conta -10…+130 ºC
NBR conta -10…+80 ºC
FPM conta -10…+180 ºC
FPM conta, kızgın su ile kullanıma uygun değildir. FPM conta yağlı hava için kullanılabilir

Malzeme Yapısı:
Fig. 20.012 PN6 DN25-300 - Gövde: EN-JS1030 Sfero Döküm / Disk: 1.4581
Fig. 20.012 PN6 DN100-300 - Gövde: EN-JS1030 Sfero Döküm / Disk: Çinko lamel kaplı EN-JS1030
Fig. 21.012 PN10 DN25-500 - Gövde: EN-JS1030 Sfero Döküm / Disk: 1.4581
Fig. 21.012 PN10 DN100-500 - Gövde: EN-JS1030 Sfero Döküm / Disk: Çinko lamel kaplı EN-JS1030
Fig. 22.012 PN16 DN25-500 - Gövde: EN-JS1030 Sfero Döküm / Disk: 1.4581
Fig. 22.012 PN16 DN100-500 - Gövde: EN-JS1030 Sfero Döküm / Disk: Çinko lamel kaplı EN-JS1030

Bağlantı:
Wafer

Anma Çapı:
DN25 (1”) – DN500 (20”)

Basınç Değerleri:
PN10 ve PN16

Sıcaklık Aralığı:
EPDM conta -10…+130 ºC, NBR conta -10…+80 ºC, FPM conta -10…+180 ºC

Uygulamalar:
-HVAC uygulamaları (Isıtma-Havalandırma-İklimlendirme-Soğutma)
-Hava hatları
-Genel su tesisatı
-Gıda tesisleri
-Kağıt fabrikaları
