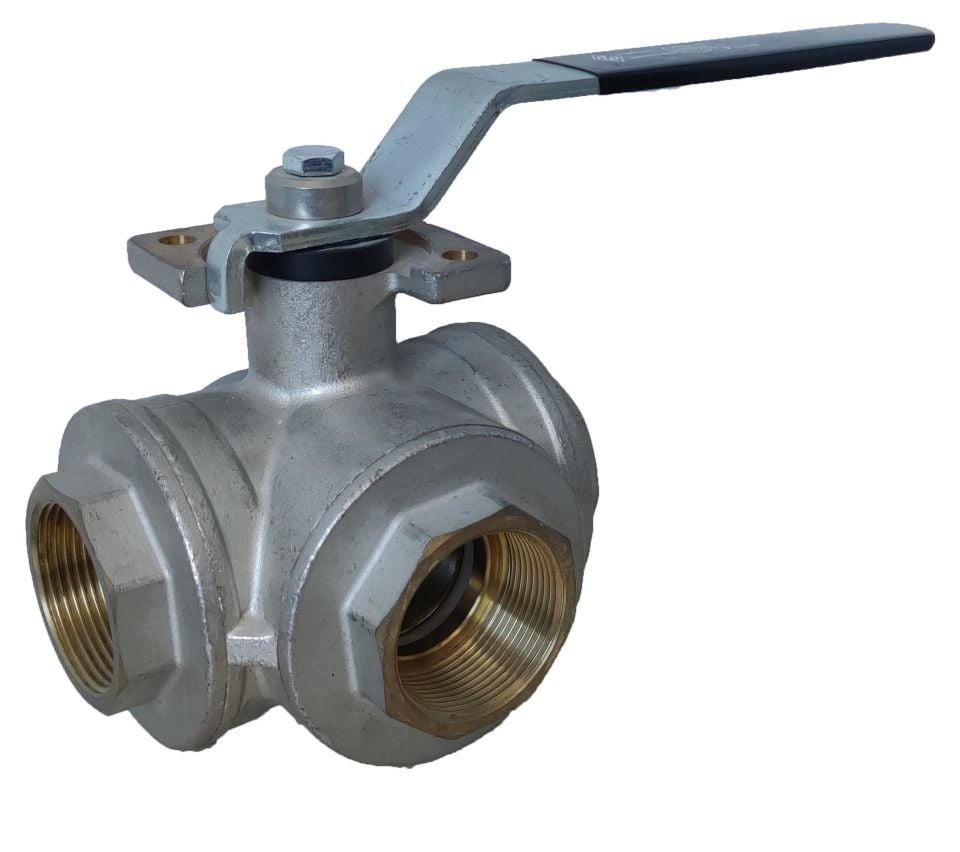

3 Yollu Pirinç Küresel Vanalar

3 Yollu Pirinç Küresel Vanalar Hakkında Detaylı Bilgi

3 yollu pirinç küresel vanalar, üç bağlantı noktasına sahip yapıları sayesinde akış yönlendirme, hattı karıştırma veya iki farklı girişten tek çıkış elde etme gibi çok amaçlı proses kontrol uygulamalarında tercih edilir. Pirinç gövde, korozyon dayanımı ve uzun ömürlü kullanım sağlar. PTFE contalar ile yüksek sızdırmazlık elde edilir.

L-Port ve T-Port Yapıları

• L-Port: Akışı iki hat arasında yönlendirme (A–B / A–C) amaçlıdır.
• T-Port: Akışı karıştırma, dağıtma veya üç yönlü kombine akış işlemleri için uygundur.
• Her iki port türü de tam geçişli tasarım ile yüksek debi sunar.

Avantajları

• • Üç yönlü akış yönlendirmesi – dağıtma veya karıştırma fonksiyonları.
• • Pirinç gövde ile yüksek dayanım.
• • L ve T port seçenekleriyle çok yönlü kullanım.
• • PTFE contalar ile güçlü sızdırmazlık.
• • Tam geçişli tasarım – düşük basınç kaybı.
• • Montajı kolay BSP dişli bağlantılar.
• • Kompakt gövde yapısı – ekipman içi montaja uygun.

Malzeme Yapısı

• • Gövde: Pirinç (CW617N – sıcak dövme)
• • Küre: Krom kaplı pirinç
• • Mil: Pirinç veya paslanmaz çelik
• • Contalar: PTFE
• • Bağlantı: BSP paralel diş
• • Kulp: Çelik veya alüminyum mini kol

Kullanım Alanları

• • Isıtma-soğutma sistemleri
• • Hidrolik ve yağ devreleri
• • Basınçlı hava sistemleri
• • Su ve proses akış kontrol devreleri
• • Karıştırma – dağıtma uygulamaları
• • Pompa bypass hatları
• • Hidronik yönlendirme sistemleri
• • Fabrika içi makine ve ekipman bağlantıları

Teknik Özellikler

3 yollu pirinç küresel vanalar genellikle:
• 1/8'' – 4'' çap aralığında
• PN10 – PN25 basınç sınıfında
• -10°C ile +110°C sıcaklık dayanımında
• L-port veya T-port seçenekli olarak üretilir.
