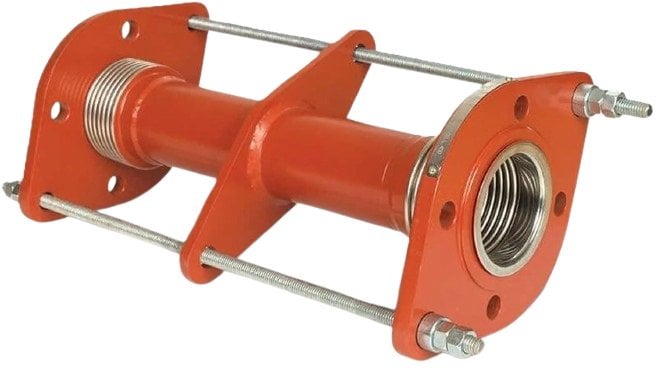

AYVAZ DLTKF-50 Limit Rotlu Dilatasyon Kompansatörü Yanal Hareket: -/+ 50 mm DN125

21.363,60 ₺ KDV hariç 17.803,00 ₺

Siparişe özel tedarikKDV dahil

Kompansatörü, boru hatlarında meydana gelebilecek gerilme, kopma ve deformasyon gibi olumsuz etkileri engellemek için tasarlanmış güvenilir bir genleşme elemanıdır.

  • Nominal çap (DN): DN125
  • Genleşme miktarı: 50 mm (±50 mm)
  • Marka: Ayvaz
  • Dizayn Basıncı: 16 bar
  • Çalışma Sıcaklığı: -80/+427 °C

🚚 8.000 TL ve üzeri siparişlerde kargo / nakliye ücretsiz.

Bu ürün siparişe özel tedarik edilir. Teslim süresi ve toplu alım fiyatı için teklif isteyin ya da bizi arayın: 444 67 32

WhatsApp'tan sor

Toplu alımlarda ve projelerde özel fiyat veriyoruz.

Stok kodu: 702070202016 Kategori: Marka:

Açıklama

AYVAZ DLTKF-50 Limit Rotlu Dilatasyon Kompansatörü Yanal Hareket: -/+ 50 mm DN125

AYVAZ DLTKF-50 Limit Rotlu Tip Dilatasyon Kompansatörü, boru hatlarında meydana gelebilecek gerilme, kopma ve deformasyon gibi olumsuz etkileri engellemek için tasarlanmış güvenilir bir genleşme elemanıdır. Çift körüklü yapısı ve limit rotları sayesinde, bina çökmeleri, zemin hareketleri veya boru hattındaki genleşme ve büzülmeleri güvenle absorbe eder. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş tarafından satışa sunulan bu ürün, uzun ömürlü performansı ile endüstriyel sistemlerde maksimum koruma sağlar.

Dilatasyon Kompansatörü Çalışma Prensibi
Kompansatör, iki körüğü sayesinde eksenel hareketleri, yanal sapmaları ve açısal rotasyonları etkin bir şekilde sönümler. Limit rot mekanizması, boru hattındaki ani yüklenmelerde ara parçayı stabilize ederek kontrol sağlar. Böylece sistemde oluşabilecek aşırı hareketlerin önüne geçilir, boru hattı güvenle korunur.

Teknik Özellikler
Nominal Çap: DN125
Körük Malzemesi: Paslanmaz Çelik (DIN17440 standardına uygun)
Bağlantı Şekli: Döner Flanşlı
Bağlantı Malzemesi: St 37.2 Karbon Çelik
Limit Rot Malzemesi: St 37.2 Karbon Çelik
Dizayn Basıncı: 16 bar (PN16)
Çalışma Sıcaklığı: -80 °C ile +427 °C
Sıcaklık Aralığı: -196 °C ile +600 °C (malzeme yapısına bağlı olarak)
Standartlar: EJMA & DIN2401 uyumlu

Dilatasyon Kompansatörü Kullanım Alanları
Bina dilatasyon noktalarında
Yer altı ve yer üstü boru hatlarında
Havai tesisatlar ve altyapı projelerinde
Su, buhar, gaz ve çeşitli akışkan hatlarında
Enerji tesisleri, endüstriyel fabrikalar ve altyapı sistemlerinde

AYVAZ DLTKF-50 Limit Rotlu Tip Dilatasyon Kompansatörü, boru hatlarınızı güvenle koruyan, esnekliği ve sağlamlığı bir arada sunan ileri mühendislik ürünü bir ekipmandır. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş güvencesiyle sunulan bu Dilatasyon Kompansatörü, uzun ömürlü yapısı ve yüksek performansı sayesinde endüstriyel projelerinizin vazgeçilmez bir parçasıdır.


Dilatasyon Kompansatörü – AYVAZ DLTKF-50 Limit Rotlu Dilatasyon Kompansatörü Yanal Hareket: -/+ 50 mm DN125

Dilatasyon Kompansatörü nedir, ne işe yarar?

Dilatasyon Kompansatörü, boru hatlarında sıcaklık değişimi, titreşim, oturma ve deprem gibi nedenlerle oluşan hareketleri karşılayarak borunun, vananın, pompanın ve bağlantı noktalarının zorlanmasını önleyen esnek bir tesisat elemanıdır. Isınan bir çelik boru her metrede ve her 100 °C sıcaklık farkında yaklaşık 1,2 mm uzar; bu uzama bir dilatasyon kompansatörü ile alınmadığında flanşlarda kaçak, kaynaklarda çatlak ve mesnetlerde kopma görülebilir. AYVAZ DLTKF-50 Limit Rotlu Dilatasyon Kompansatörü Yanal Hareket: -/+ 50 mm DN125 bu hareketleri kontrollü biçimde karşılayarak tesisatın ömrünü uzatır.

Kullanım alanları

  • Isıtma ve soğutma tesisatlarında sıcak su, kızgın su ve soğutma suyu hatları
  • Buhar ve kondens hatları, kazan dairesi kolektörleri
  • Pompa ve kompresör giriş-çıkışlarında titreşim ve gürültü sönümleme
  • Bina dilatasyon derzlerinden ve deprem bölgelerinden geçen boru hatları
  • Endüstriyel proses hatları ve yangın tesisatı

Dilatasyon Kompansatörü seçerken dikkat edilecekler

Doğru dilatasyon kompansatörü seçimi için hattın nominal çapı (DN), çalışma basıncı (PN), akışkanın cinsi ve sıcaklığı ile karşılanması gereken hareket miktarı (eksenel, yanal ve açısal, mm cinsinden) birlikte değerlendirilmelidir. Bağlantı tipi (flanşlı, kaynak boyunlu, yivli ya da dişli) mevcut tesisata uygun seçilmeli, körük ve gövde malzemesinin akışkanla uyumu kontrol edilmelidir.

Montaj önerileri

  • Hat, kompansatörün iki yanında sabit noktalar ve kılavuz mesnetlerle desteklenmelidir.
  • Kompansatöre burulma (tork) yükü verilmemeli, eksen kaçıklığı montaj sırasında kompansatörle giderilmeye çalışılmamalıdır.
  • Kaynak sırasında esnek bölüm kıvılcım ve çapaktan korunmalıdır.
  • Basınç testinden önce taşıma ve montaj kilitleri üretici talimatına göre sökülmelidir.

ORFA Endüstriyel, 1985’ten günümüze kompansatör seçiminde hareket hesabından bağlantı tipine kadar teknik destek vermektedir. Uygun dilatasyon kompansatörü ölçüsünden emin değilseniz hattınızın bilgilerini bize iletin, sizin için doğru ürünü birlikte belirleyelim.

Teknik Özellikler

Körük MalzemesiPaslanmaz Çelik
BağlantıKaynak Boyunlu / Yivli Bağlantılı
Bağlantı MalzemesiSt 37.2 Karbon Çelik
Limit Rot MalzemesiSt 37.2 Karbon Çelik
Dizayn Basıncı16 bar
Çalışma Sıcaklığı-80/+427 °C
Eksenel Hareket30 mm (DN25-DN50) / 60 mm (DN65-DN300)

Ek bilgi

Nominal çap (DN)

DN125 (5″)

Genleşme miktarı

50 mm (±50 mm)
