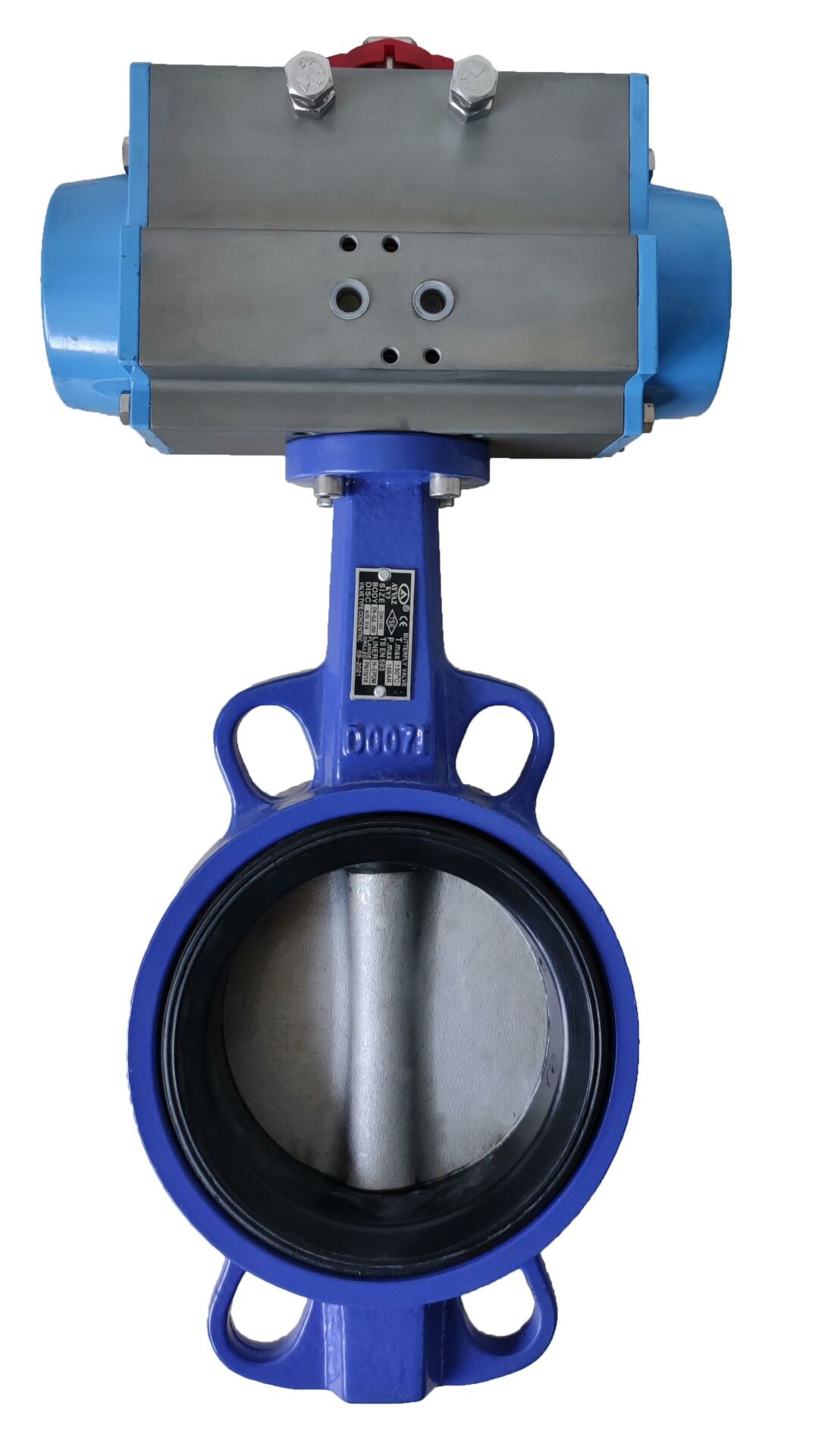

Pnömatik Aktüatörlü Ayvaz KV-3 Kelebek Vana

Pnömatik Aktüatörlü Ayvaz KV-3 Kelebek Vana: Otomatik Akış Kontrolünde Kompakt Çözüm

Pnömatik Aktüatörlü Ayvaz KV-3 Kelebek Vana, endüstriyel tesisatlarda akışkanların (su, gaz, atık su, hava vb.) akışını hızlı, güvenli ve otomatik bir şekilde kontrol etmek için tasarlanmış, wafer tipi bir vanadır. Bu vana, kelebek vananın hafif ve kompakt yapısı ile pnömatik aktüatörün hızlı açma/kapama yeteneğini birleştirir.

Kelebek Vana Nedir ve Nasıl Çalışır?

Kelebek vanalarda kapama elemanı, düşey bir mil etrafında dönen bir disktir (klape). Monte edilmiş halde disk, 90 derece dönerek tam boru kesitini açar veya kapatır. Sızdırmazlık, metal klape ile gövde içini kaplayan elastik conta arasında sağlanır.

• Wafer Tip: Vana, iki boru flanşı arasına bir sandviç gibi sıkıştırılarak monte edilir.

• Pnömatik Aktüatör: Valf miline bağlanan pnömatik (basınçlı hava ile çalışan) aktüatör, diskin hareketini otomatikleştirir ve hızlı tepki süresi sağlar. Bu aktüatörler, Çift Etkili (açma ve kapama için hava kullanır) veya Tek Etkili (yay geri dönüşlü) olabilir.

Ayvaz KV-3'ün Özellikleri ve Avantajları

• Kompakt ve Hafif Tasarım: Basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplaması gibi avantajlara sahiptir.

• Dayanıklı Malzeme: Gövde GG25 Pik Dökümden, klape (disk) AISI316 Paslanmaz Çelikten üretilmiştir.

• Geniş Uygulama Alanı: Isıtma, havalandırma ve iklimlendirme sistemleri, su arıtma, yangın söndürme sistemleri, maden ve kimya işletmeleri gibi birçok alanda su, deniz suyu, gaz ve atık su kontrolünde kullanılır.

• Maksimum Sıcaklık: Maksimum çalışma sıcaklığı 130 ºC'dir.

• Montaj Esnekliği: Vana mili yatay veya düşey konumda olabilir; ancak DN300 ve üzeri çaplarda yatay montaj önerilir.
