AYVAZ DLTKKB-100 Limit Rotlu Dilatasyon Kompansatörü Yanal Hareket: -/+ 100 mm DN32

8.039,28 ₺ KDV hariç 6.699,40 ₺

Siparişe özel tedarikKDV dahil
  • Nominal çap (DN): DN32
  • Genleşme miktarı: 100 mm (±100 mm)
  • Marka: Ayvaz
  • Dizayn Basıncı: 16 bar
  • Çalışma Sıcaklığı: -80/+427 °C

🚚 8.000 TL ve üzeri siparişlerde kargo / nakliye ücretsiz.

Bu ürün siparişe özel tedarik edilir. Teslim süresi ve toplu alım fiyatı için teklif isteyin ya da bizi arayın: 444 67 32

WhatsApp'tan sor

Toplu alımlarda ve projelerde özel fiyat veriyoruz.

Stok kodu: 702070104004 Kategori: Marka:

Açıklama

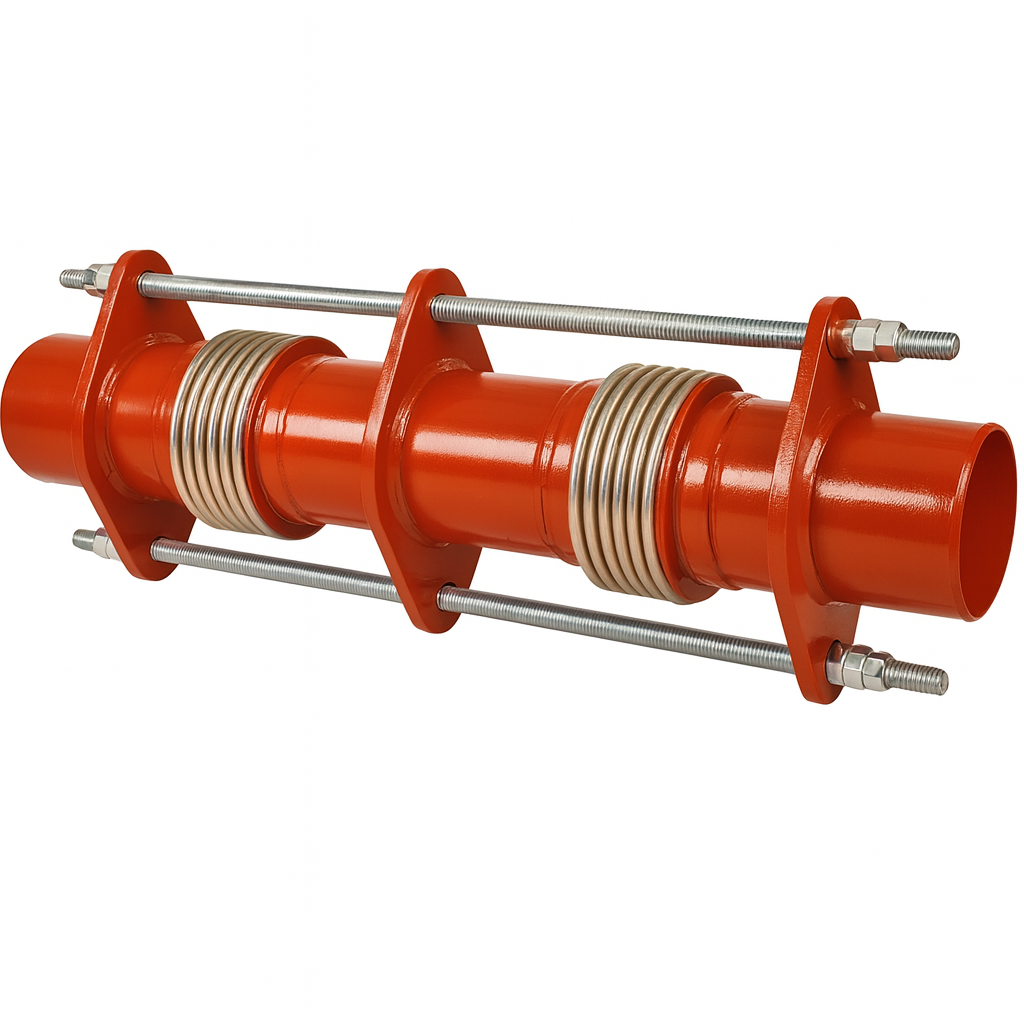

AYVAZ DLTKKB-100 Limit Rotlu Tip Dilatasyon Kompansatörü Yanal Hareket: -/+ 100 mm DN32

ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş’nin satışını yaptığı AYVAZ DLTKKB-100 Limit Rotlu Tip Dilatasyon Kompansatörü Yanal Hareket: -/+ 100 mm DN32, boru hatlarında oluşabilecek genleşme, büzülme ve titreşim hareketlerini absorbe ederek sistemi güvence altına alan özel tasarım bir kompansatördür. Limit rotlu yapısı sayesinde aşırı hareketlerin kontrol altına alınmasını sağlar ve boru hattının güvenli, verimli ve uzun ömürlü çalışmasına katkı sunar.

Dilatasyon Kompansatörü Çalışma Prensibi
Bu kompansatör, iç yapısında bulunan paslanmaz çelik körük sayesinde eksenel hareketleri, yanal sapmaları ve açısal rotasyonları absorbe eder. Limit rot mekanizması, belirlenen hareket sınırlarını kontrol altında tutarak kompansatörün zarar görmesini önler. Böylece hem hattın güvenliği hem de sistemdeki ekipmanların ömrü artırılır.

Dilatasyon Kompansatörü Teknik Özellikler
Körük Malzemesi: Paslanmaz Çelik
Bağlantı Tipi: Kaynak Boyunlu / Yivli Bağlantılı
Bağlantı Malzemesi: St 37.2 Karbon Çelik
Limit Rot Malzemesi: St 37.2 Karbon Çelik
Dizayn Basıncı: 16 bar
Çalışma Sıcaklığı: -80°C / +427°C
Bağlantı Ölçüsü: DN32
Standart Uzunluk: Yanal Hareket: -/+ 100 mm

Dilatasyon Kompansatörü Kullanım Alanları
Bina tesisatlarında dilatasyon noktalarında
Yüksek sıcaklık ve basınca sahip endüstriyel tesislerde
Buhar, sıcak su, kızgın yağ ve hava hatlarında
Boru hatlarının genleşme ve büzülmelerinin yoğun olduğu bölgelerde
Vibrasyon ve mekanik zorlanmaların absorbe edilmesi gereken tüm sistemlerde güvenle kullanılabilir.

AYVAZ DLTKKB-100 Limit Rotlu Tip Dilatasyon Kompansatörü Yanal Hareket: -/+ 100 mm DN32, yüksek güvenlikli ve dayanıklı yapısı sayesinde endüstriyel tesislerde ve bina mekanik sistemlerinde uzun süreli çözümler sunar. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. güvencesiyle temin edebileceğiniz bu ürün, hatlardaki genleşme sorunlarını ortadan kaldırarak sistemin verimli ve güvenli şekilde çalışmasına yardımcı olur.


Dilatasyon Kompansatörü – AYVAZ DLTKKB-100 Limit Rotlu Dilatasyon Kompansatörü Yanal Hareket: -/+ 100 mm DN32

Dilatasyon Kompansatörü nedir, ne işe yarar?

Dilatasyon Kompansatörü, boru hatlarında sıcaklık değişimi, titreşim, oturma ve deprem gibi nedenlerle oluşan hareketleri karşılayarak borunun, vananın, pompanın ve bağlantı noktalarının zorlanmasını önleyen esnek bir tesisat elemanıdır. Isınan bir çelik boru her metrede ve her 100 °C sıcaklık farkında yaklaşık 1,2 mm uzar; bu uzama bir dilatasyon kompansatörü ile alınmadığında flanşlarda kaçak, kaynaklarda çatlak ve mesnetlerde kopma görülebilir. AYVAZ DLTKKB-100 Limit Rotlu Dilatasyon Kompansatörü Yanal Hareket: -/+ 100 mm DN32 bu hareketleri kontrollü biçimde karşılayarak tesisatın ömrünü uzatır.

Kullanım alanları

  • Isıtma ve soğutma tesisatlarında sıcak su, kızgın su ve soğutma suyu hatları
  • Buhar ve kondens hatları, kazan dairesi kolektörleri
  • Pompa ve kompresör giriş-çıkışlarında titreşim ve gürültü sönümleme
  • Bina dilatasyon derzlerinden ve deprem bölgelerinden geçen boru hatları
  • Endüstriyel proses hatları ve yangın tesisatı

Dilatasyon Kompansatörü seçerken dikkat edilecekler

Doğru dilatasyon kompansatörü seçimi için hattın nominal çapı (DN), çalışma basıncı (PN), akışkanın cinsi ve sıcaklığı ile karşılanması gereken hareket miktarı (eksenel, yanal ve açısal, mm cinsinden) birlikte değerlendirilmelidir. Bağlantı tipi (flanşlı, kaynak boyunlu, yivli ya da dişli) mevcut tesisata uygun seçilmeli, körük ve gövde malzemesinin akışkanla uyumu kontrol edilmelidir.

Montaj önerileri

  • Hat, kompansatörün iki yanında sabit noktalar ve kılavuz mesnetlerle desteklenmelidir.
  • Kompansatöre burulma (tork) yükü verilmemeli, eksen kaçıklığı montaj sırasında kompansatörle giderilmeye çalışılmamalıdır.
  • Kaynak sırasında esnek bölüm kıvılcım ve çapaktan korunmalıdır.
  • Basınç testinden önce taşıma ve montaj kilitleri üretici talimatına göre sökülmelidir.

ORFA Endüstriyel, 1985’ten günümüze kompansatör seçiminde hareket hesabından bağlantı tipine kadar teknik destek vermektedir. Uygun dilatasyon kompansatörü ölçüsünden emin değilseniz hattınızın bilgilerini bize iletin, sizin için doğru ürünü birlikte belirleyelim.

Teknik Özellikler

Körük MalzemesiPaslanmaz Çelik
BağlantıKaynak Boyunlu / Yivli Bağlantılı
Bağlantı MalzemesiSt 37.2 Karbon Çelik
Limit Rot MalzemesiSt 37.2 Karbon Çelik
Dizayn Basıncı16 bar
Çalışma Sıcaklığı-80/+427 °C
Eksenel Hareket30 mm (DN25-DN50) / 60 mm (DN65-DN300)

Ek bilgi

Nominal çap (DN)

DN32 (1 1/4″)

Genleşme miktarı

100 mm (±100 mm)
